Автоматизация городской канализации

На сегодняшний день в Красноярске по программе энергосбережения автоматизированы 94 процента водопроводных насосных станций и 40 — канализации. С этого года в приоритете КрасКом — автоматизация технологических процессов на канализационно-насосных станциях (КНС) и очистных сооружениях, которые по степени оснащения контрольно-измерительными приборами и средствами автоматики значительно отстают от водопроводных станций.

Планируется, что через два года на диспетчерский пункт будут выведены все 89 КНС, работающие сейчас в автономном режиме без обслуживающего персонала.

На экране мониторов диспетчеров будут отображаться карта города с КНС и состояние каждой станции в реальном времени. Автоматическая регистрация нештатных ситуаций даст возможность точно определить их причину, а также прогнозировать и предотвращать вероятные поломки оборудования. Например, сигнал о повышении температуры подшипника указывает на необходимость его замены. Система также предупредит о приближении температуры двигателя к опасной отметке, а охранная сигнализация сообщает о попытках проникновения на станцию посторонних лиц.

Среди всех объектов городской системы водоотведения образцово-показательным станет новый комплекс автоматизированного сбора мусора и песка из сточной воды на левобережных очистных сооружениях, где сейчас идет масштабная реконструкция.

Олег Гончеров,Генеральный директор КрасКом — совместного предприятия Правительства Красноярского края, городской администрации и СГК

«Поскольку в себестоимости услуг предприятий водопроводно-канализационного хозяйства львиную долю составляет электроэнергия, для нас автоматизация технологических процессов наравне с обновлением трубопроводов важное направление работы по сокращению потерь энергоресурсов. Однако, автоматизация — это не только экономия электроэнергии. Это и достойные условия труда для сотрудников предприятия. В водоотведении это позволит исключить человеческий фактор из сложных технологических процессов — подачи питьевой воды красноярцам и экологической защите реки Енисей».

Почему немецкая автоматика не выдерживает сибирских нагрузок на канализационно-насосных станциях?

До недавнего времени на вновь построенные в Красноярске КНС застройщики устанавливали оборудование немецкой фирмы «Siemens». Однако, на практике зарубежная чувствительная автоматика оказалась не рассчитана на частый засор насосов КНС твердым бытовым мусором, который горожане вместо ведра смывали в унитаз.

В связи с периодическими поломками и высокой стоимостью комплектующих для ремонта немецкого оборудования, было принято решение о внедрении на предприятии программируемых логических контроллеров «Контар» производства Московского завода тепловой автоматики.

Первой канализационно-насосной станцией, где в этом году «Siemens» заменили на «Контар», стала КНС № 115 на ул. Норильской, 40. С большим количеством мусора не справлялась даже дробилка-измельчитель, что неизбежно приводило к переполнению резервуара станции и выходу стоков за её пределы. Однако, возможности оперативно восстановить работоспособность двигателей у слесарей красноярского водоканала не было из-за сбоя в передаче данных об остановке двигателей.

Теперь работу этой КНС диспетчеры контролируют в режиме online и при каких-либо сбоях сразу направляют ремонтную бригаду для их устранения. В следующем году на всех канализационно-насосных станциях, которые на сегодняшний день оборудованы зарубежной автоматикой, будет произведена замена на аналоги российского производства.

«Частотник» — как средство снижения аварий и экономии электроэнергии

По программе импортозамещения сейчас на семи водозаборных сооружениях и шестидесяти восьми водопроводных насосных станциях Красноярска обновляют систему дистанционного управления технологическими процессами подъёма и транспортировки питьевой воды.

Самой дорогостоящей, но и быстро окупаемой стала установка 79 частотно-регулируемых приводов на двигателях насосов, которые поддерживают оптимальное давление воды в водопроводных сетях в течение суток. За счет автоматического регулирования режимов работы насосного оборудования только на объектах водоснабжения удалось снизить расходы электроэнергии в среднем на 20 процентов.

Применение средств автоматики в городских системах холодного водоснабжения и канализации позволило КрасКом значительно сократить потребление электроэнергии. К примеру, за 8 месяцев 2022 года на подъём и транспортировку холодной воды, а также очистку стоков было затрачено 125,2 миллионов киловатт-час (кВт/ч), что на 4,3 млн кВт/ч меньше, чем за аналогичный период прошлого года.



До их установки машинист по несколько раз в день вручную открывал и закрывал задвижки на насосных станциях, чтобы регулировать величину напора холодной воды в трубопроводах в зависимости от объема потребления.

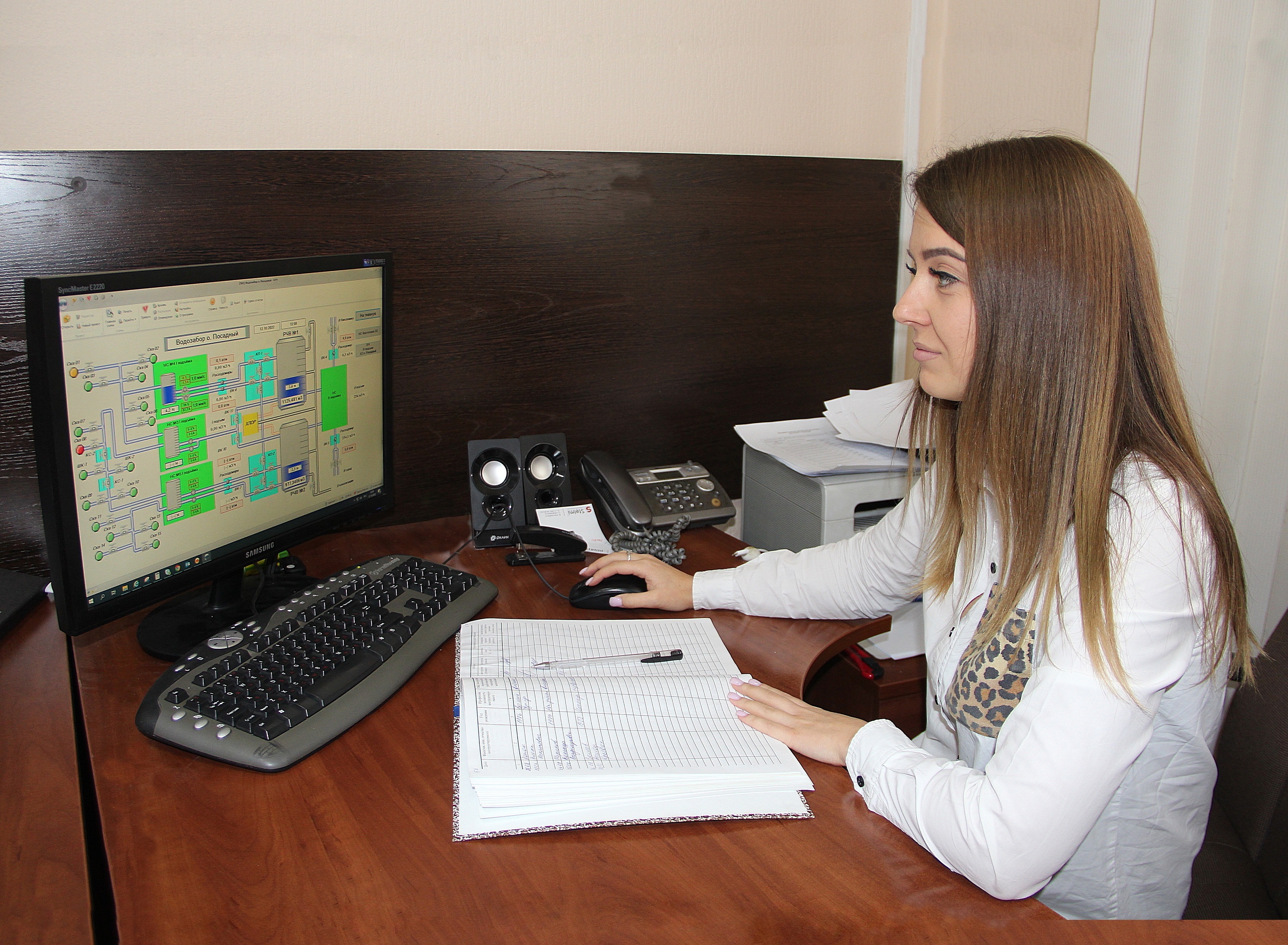

В настоящее время, благодаря существующей системе диспетчеризации красноярского водоканала на базе программно-технического комплекса «Контар», диспетчер, не покидая своего рабочего места, одним нажатием клавиши компьютерной мыши задает параметры работы насосного оборудования всех водозаборов и повысительных насосных станций. В случае нештатной ситуации на водозаборе или сетях автоматика мгновенно выводит на экран диспетчерского монитора информацию о месте, характере и причине инцидента. В автоматическом режиме отключается поврежденное оборудование, а слесари оперативно приступают к ликвидации аварии.

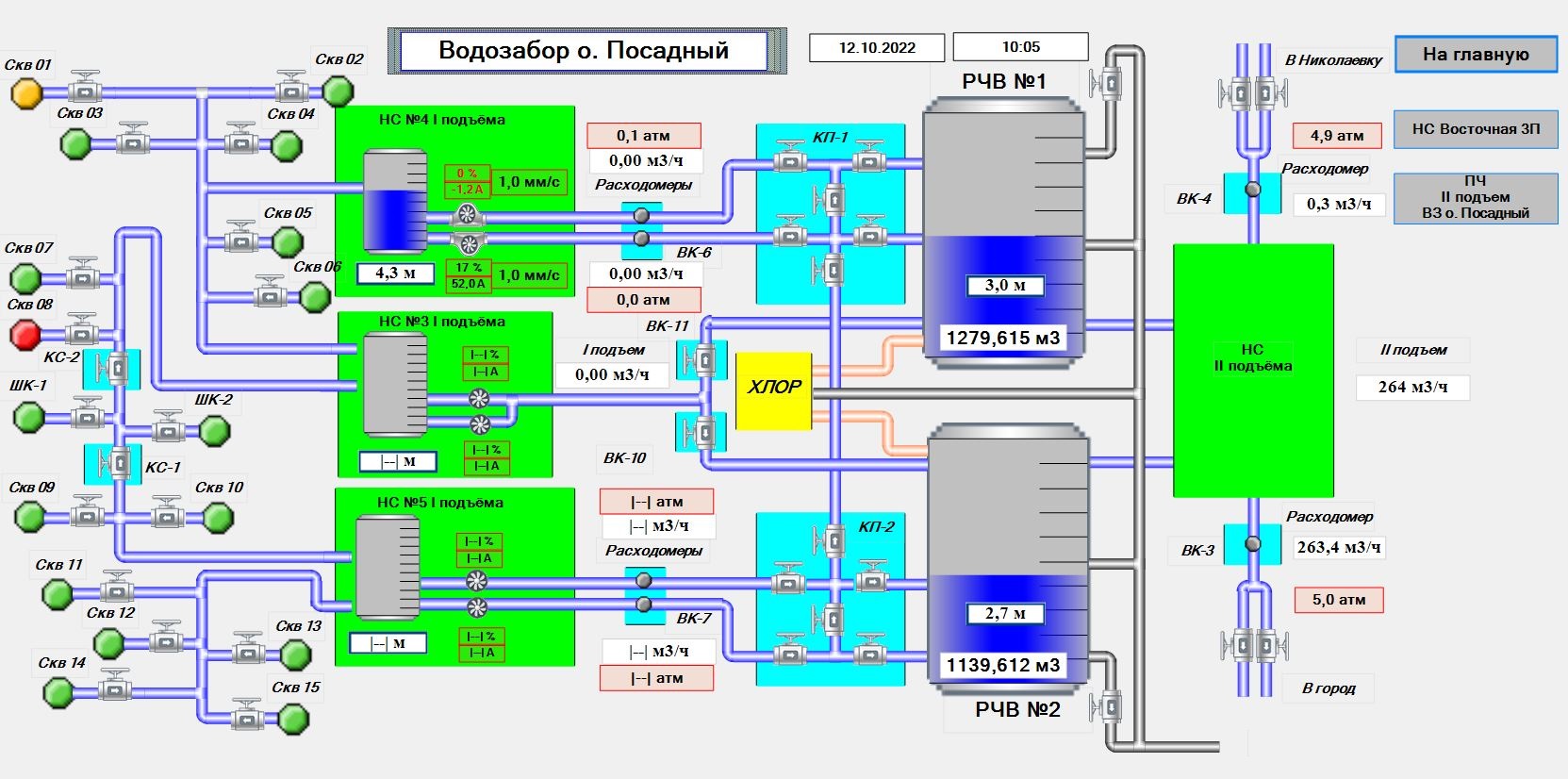

Также стала возможна автономная работа без обслуживающего персонала повысительных насосных станций (ПНС). Больше не нужны ночные дежурства машинистов. Автоматика сама регулирует подачу воды, температуру в помещении ПНС и чередует включение-отключение насосов через заданные диспетчером интервалы времени, чтобы подольше сохранить их работоспособность. В этом году была автоматизирована ПНС в микрорайоне «Покровский» и водозабор острова Посадного.

В планах на 2023 год — водозаборы «Гремячий лог» и острова Татышева. Запланирована модернизация системы дистанционного управления и на ПНС «Бадалык», с помощью которой в следующем году по новому водопроводу холодная вода пойдет в поселки Емельяновского района.
